บัสบาร์ทองแดงของแบตเตอรี่ EV สามารถปรับปรุงประสิทธิภาพพลังงานและความน่าเชื่อถือได้อย่างไร

หนึ่งบัสบาร์ทองแดงของแบตเตอรี่ EVคือการเชื่อมต่อโครงข่ายไฟฟ้าที่สำคัญซึ่งมีอิทธิพลต่อการกระจายกระแส อุณหภูมิที่เพิ่มขึ้น ประสิทธิภาพของบรรจุภัณฑ์ และความน่าเชื่อถือของชุดแบตเตอรี่ในระยะยาว คู่มือนี้จะอธิบายวิธีการเลือกวัสดุทองแดง กำหนดขนาดตัวนำ ประเมินบัสบาร์ที่แข็งและยืดหยุ่น จัดการความต้านทานในการเชื่อมต่อ ระบุการชุบและฉนวน และหลีกเลี่ยงปัญหาการผลิตทั่วไป นอกจากนี้ยังมีรายการตรวจสอบการจัดหาที่เป็นประโยชน์เพื่อช่วยให้วิศวกรและทีมจัดซื้อพัฒนาบัสบาร์แบบกำหนดเองที่ตรงตามข้อกำหนดด้านไฟฟ้า เครื่องกล และการผลิต

1. บัสบาร์ทองแดงของแบตเตอรี่ EV คืออะไร

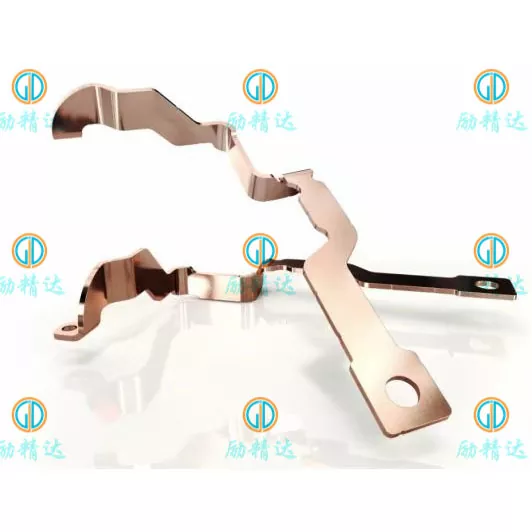

หนึ่งบัสบาร์ทองแดงของแบตเตอรี่ EVเป็นส่วนประกอบโลหะนำไฟฟ้าที่ออกแบบมาเพื่อถ่ายโอนพลังงานไฟฟ้าระหว่างเซลล์แบตเตอรี่ โมดูล คอนแทคเตอร์ ฟิวส์ เซ็นเซอร์กระแส และส่วนประกอบอื่นๆ ภายในระบบไฟฟ้าแรงสูงของรถยนต์ไฟฟ้า ขึ้นอยู่กับสถาปัตยกรรมของแบตเตอรี่ บัสบาร์อาจเป็นแถบแบน แผ่นขึ้นรูป ตัวนำแบบยืดหยุ่นเคลือบ หรือส่วนประกอบที่มีรูปทรงพิเศษที่ผลิตขึ้นตามข้อกำหนดด้านขนาดที่แม่นยำ

แตกต่างจากการเดินสายไฟทั่วไป บัสบาร์สามารถให้เส้นทางกระแสไฟที่กะทัดรัดและทำซ้ำได้ โดยมีพื้นผิวสัมผัสและตำแหน่งการติดตั้งที่กำหนดไว้ ทำให้มีประโยชน์อย่างยิ่งในชุดแบตเตอรี่ซึ่งมีพื้นที่จำกัด และการเชื่อมต่อไฟฟ้าจะต้องคงที่ภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงของอุณหภูมิ

ระบบแบตเตอรี่ EV ทั่วไปอาจมีระดับบัสบาร์หลายระดับ:

• การเชื่อมต่อระหว่างเซลล์:เชื่อมต่อแต่ละเซลล์หรือกลุ่มเซลล์ภายในโมดูล
• การเชื่อมต่อโมดูล:ถ่ายโอนกระแสระหว่างโมดูลแบตเตอรี่และรองรับซีรีส์ที่ต้องการหรือการกำหนดค่าแบบขนาน
• บัสบาร์ระดับแพ็ค:เชื่อมต่อโมดูลกับส่วนประกอบการจ่ายไฟฟ้าแรงสูง รวมถึงคอนแทคเตอร์ ฟิวส์ และขั้วต่อเอาต์พุต
• การเชื่อมต่ออิเล็กทรอนิกส์กำลัง:เชื่อมโยงระบบแบตเตอรี่กับอินเวอร์เตอร์ ชุดจ่ายไฟ DC หรืออุปกรณ์กระแสไฟสูงอื่นๆ

การออกแบบเฉพาะขึ้นอยู่กับรูปแบบเซลล์ แรงดันไฟฟ้าของระบบ โปรไฟล์ปัจจุบัน วิธีการเชื่อมต่อ พื้นที่ติดตั้งที่มีอยู่ และข้อกำหนดด้านความปลอดภัย บัสบาร์ที่ประสบความสำเร็จจึงเป็นมากกว่าทองแดง: เป็นส่วนประกอบทางวิศวกรรมที่ต้องทำงานเป็นส่วนหนึ่งของชุดประกอบทางไฟฟ้าและเครื่องกลที่สมบูรณ์

2. เหตุใดทองแดงจึงมีความสำคัญในระบบแบตเตอรี่ EV

ทองแดงถูกนำมาใช้กันอย่างแพร่หลายสำหรับการเชื่อมต่อระหว่างแบตเตอรี่กระแสสูง เนื่องจากมีการรวมเอาค่าการนำไฟฟ้าสูงเข้ากับค่าการนำความร้อนที่ดี ความสามารถในการขึ้นรูป และความเข้ากันได้กับกระบวนการแปรรูปและการตกแต่งพื้นผิวที่ได้รับการยอมรับมากมาย

คุณลักษณะเหล่านี้ช่วยให้วิศวกรพัฒนาเส้นทางกระแสไฟฟ้าขนาดกะทัดรัดพร้อมทั้งควบคุมการสูญเสียทางไฟฟ้าและรองรับการเชื่อมต่อที่เชื่อถือได้ อย่างไรก็ตาม ทองแดงเพียงอย่างเดียวไม่ได้รับประกันประสิทธิภาพที่ดี ต้องคำนึงถึงขนาด ข้อต่อ สภาวะการทำความเย็น ฉนวน และคุณภาพการผลิตด้วย

ความต้านทานไฟฟ้าลดลง

ความต้านทานไฟฟ้าทำให้เกิดความร้อนเมื่อกระแสไหลผ่านตัวนำ บัสบาร์ทองแดงที่มีขนาดเหมาะสมสามารถจำกัดการสูญเสียความต้านทานและแรงดันไฟฟ้าตก ซึ่งช่วยรักษาประสิทธิภาพการถ่ายโอนพลังงาน ประโยชน์นี้มีความเกี่ยวข้องอย่างยิ่งกับระบบแบตเตอรี่กระแสสูง ซึ่งแม้แต่ความต้านทานที่เพิ่มขึ้นเพียงเล็กน้อยก็อาจสร้างความร้อนในปริมาณที่มีความหมาย

บรรจุภัณฑ์ไฟฟ้าขนาดกะทัดรัด

ชุดแบตเตอรี่ต้องรองรับเซลล์ ส่วนประกอบทำความเย็น ส่วนรองรับโครงสร้าง เซ็นเซอร์ อุปกรณ์ป้องกัน และฉนวนภายในกรอบที่จำกัด ค่าการนำไฟฟ้าที่สูงของทองแดงช่วยให้นักออกแบบสามารถประเมินหน้าตัดของตัวนำที่มีขนาดค่อนข้างเล็ก ขณะเดียวกันก็เป็นไปตามขีดจำกัดทางไฟฟ้าและความร้อนที่ต้องการ

การประดิษฐ์ที่ปรับเปลี่ยนได้

แผ่นทองแดง แถบ และแท่งทองแดงสามารถตัด ประทับตรา เจาะ งอ กลึง และชุบได้ตามการออกแบบส่วนประกอบ กระบวนการเหล่านี้สามารถสร้างรูปแบบรูที่กำหนดเอง ขั้วต่อที่ขึ้นรูป คุณสมบัติการติดตั้ง และรูปร่างสามมิติที่ซับซ้อน ทั้งนี้ขึ้นอยู่กับการใช้งานและความสามารถในการผลิต

ความสม่ำเสมอในการประกอบที่ดีขึ้น

บัสบาร์แบบกำหนดเองที่ออกแบบมาอย่างดีให้ตำแหน่งการเชื่อมต่อซ้ำและรูปทรงการติดตั้ง ซึ่งช่วยลดความซับซ้อนในการประกอบแบบอัตโนมัติหรือกึ่งอัตโนมัติ ลดการปรับเปลี่ยนการติดตั้ง และช่วยปรับปรุงความสม่ำเสมอในการผลิต

3. โครงสร้างบัสบาร์ใดที่เหมาะกับการใช้งานของคุณ

การเลือกโครงสร้างที่เหมาะสมเป็นการตัดสินใจที่สำคัญตั้งแต่เนิ่นๆ เนื่องจากจะส่งผลต่อพื้นที่การติดตั้ง ความยืดหยุ่น ความทนทานต่อการสั่นสะเทือน วิธีการผลิต และต้นทุนโดยรวมของโครงการ ตัวเลือกที่พบบ่อยที่สุด ได้แก่ บัสบาร์ทองแดงแข็ง บัสบาร์ยืดหยุ่นแบบเคลือบ และการเชื่อมต่อทองแดงแบบถัก

เมื่อใดที่บัสบาร์แข็งจะเหมาะสม?

การออกแบบที่แข็งแกร่งเหมาะเมื่อขั้วต่อยังคงอยู่ในตำแหน่งคงที่ และโครงสร้างการติดตั้งให้การสนับสนุนที่เพียงพอ สามารถใช้งานได้จริงโดยเฉพาะอย่างยิ่งสำหรับการกระจายพลังงานระดับแพ็ค การเชื่อมต่อฟิวส์ และส่วนประกอบทางไฟฟ้าขนาดกะทัดรัดที่ซึ่งรูปทรงที่สอดคล้องกันเป็นสิ่งสำคัญ

เมื่อใดที่คุณควรพิจารณาบัสบาร์แบบยืดหยุ่น

การออกแบบที่ยืดหยุ่นอาจเหมาะกว่าเมื่อการเชื่อมต่อต้องรองรับการขยายตัวทางความร้อน ความคลาดเคลื่อนในการผลิต หรือการเคลื่อนย้ายสัมพัทธ์ระหว่างส่วนประกอบต่างๆ บัสบาร์ทองแดงเคลือบสามารถรวมความจุกระแสไฟฟ้าสูงเข้ากับบริเวณที่ยืดหยุ่นซึ่งควบคุมได้ แม้ว่าพื้นที่ขั้วต่อและการเปลี่ยนฉนวนยังคงต้องใช้วิศวกรรมอย่างระมัดระวัง

ก่อนที่จะเลือกโครงสร้างใดโครงสร้างหนึ่ง ให้ประเมินขอบเขตการติดตั้งทั้งหมด ข้อกำหนดในการเคลื่อนย้าย ลำดับการประกอบ การเข้าถึงบริการ และโหลดทางไฟฟ้า การออกแบบที่เหมาะกับโมเดล CAD อาจยังติดตั้งได้ยาก หากไม่ได้พิจารณาการเข้าถึงเครื่องมือ ระยะห่างของตัวยึด หรือพิกัดความเผื่อในการผลิต

4. คุณควรเลือกวัสดุทองแดงอย่างไร?

การเลือกวัสดุส่งผลต่อการนำไฟฟ้า พฤติกรรมการขึ้นรูป ความเข้ากันได้ของการเชื่อม การรักษาพื้นผิว และต้นทุน เกรดที่เหมาะสมขึ้นอยู่กับกระบวนการผลิตและสภาพแวดล้อมในการทำงาน ไม่ใช่ขึ้นอยู่กับความบริสุทธิ์ของทองแดงเพียงอย่างเดียว

พิจารณาข้อกำหนดด้านอารมณ์และการขึ้นรูป

อุณหภูมิของวัสดุส่งผลต่อความแข็งแรง ความเหนียว ความโค้งงอ และการดีดตัวกลับ การโค้งงออย่างแน่นหนาของทองแดงหนาอาจทำให้พื้นผิวแตกร้าวหรือบิดเบี้ยวได้หากสภาพของวัสดุและรัศมีการโค้งงอไม่เหมาะสม เมื่อการออกแบบมีส่วนโค้งงอหลายจุดหรือรูที่อยู่ในตำแหน่งใกล้เคียงกัน การทบทวนการผลิตสามารถระบุความเสี่ยงได้ก่อนที่การใช้เครื่องมือหรือการผลิตจำนวนมากจะเริ่มต้นขึ้น

จับคู่วัสดุให้เข้ากับวิธีการต่อ

โครงสร้างแบบปิดเกลียว เชื่อม ประสาน และเคลือบมีข้อกำหนดที่แตกต่างกัน ตัวอย่างเช่น เกรดทองแดงที่ใช้งานได้ดีกับการเชื่อมต่อแบบเกลียวธรรมดาอาจไม่ใช่ตัวเลือกที่ดีที่สุดสำหรับกระบวนการเชื่อมแบบพิเศษ ซัพพลายเออร์และวิศวกรออกแบบควรยืนยันความเข้ากันได้ของวัสดุกับวิธีการต่อที่ต้องการ และตรวจสอบความถูกต้องของข้อต่อที่เสร็จแล้วหากจำเป็น

สำหรับการจัดหาระหว่างประเทศ ให้ระบุมาตรฐานวัสดุ เกรด อุณหภูมิ ความหนา และการทดแทนที่อนุญาตที่ต้องการ หมายเหตุทั่วไป เช่น "ทองแดงคุณภาพสูง" จะไม่เพียงพอเมื่อต้องตรวจสอบประสิทธิภาพทางไฟฟ้าและการผลิตซ้ำ

5. กระแส ความต้านทาน และความร้อนส่งผลต่อการออกแบบอย่างไร?

ความจุปัจจุบันเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการออกแบบบัสบาร์แบตเตอรี่ EV อย่างไรก็ตาม ไม่มีพิกัดกระแสสากลที่ใช้กับแถบทองแดงทุกเส้นที่มีความกว้างและความหนาเฉพาะ ประสิทธิภาพที่แท้จริงขึ้นอยู่กับรูปทรงของตัวนำ อุณหภูมิโดยรอบ สภาวะของกรอบหุ้ม การระบายความร้อน ความต้านทานการเชื่อมต่อ และระยะเวลาของโหลดทางไฟฟ้า

ทำความเข้าใจความสัมพันธ์ทางไฟฟ้าขั้นพื้นฐาน

สำหรับระบบ DC กระแสไฟฟ้าสามารถประมาณได้จากกำลังและแรงดันไฟฟ้า:

ในความสัมพันธ์เหล่านี้ I คือกระแส P คือกำลังไฟฟ้า V คือแรงดัน R คือความต้านทาน ρ คือความต้านทานของวัสดุ L คือความยาวของตัวนำ และ A คือพื้นที่หน้าตัด สมการนี้เป็นจุดเริ่มต้นสำหรับการคำนวณการออกแบบ ไม่ใช่สิ่งทดแทนการวิเคราะห์หรือการทดสอบทางความร้อน

เทอมปัจจุบันกำลังสองมีความสำคัญอย่างยิ่ง หากกระแสเพิ่มขึ้นเป็นสองเท่าในขณะที่ความต้านทานยังคงไม่เปลี่ยนแปลง การสูญเสียกำลังของตัวต้านทานจะเพิ่มขึ้นสี่เท่า ซึ่งทำให้โปรไฟล์ปัจจุบัน รอบการทำงาน และคุณภาพการเชื่อมต่อถือเป็นเรื่องสำคัญ

ประเมินกระแสต่อเนื่องและกระแสสูงสุดแยกกัน

ระบบแบตเตอรี่ EV อาจประสบปัญหาการคายประจุอย่างต่อเนื่อง การเร่งความเร็วสูงสุดสั้น การเบรกแบบใหม่ และการชาร์จ สภาพการทำงานเหล่านี้สามารถสร้างความต้องการด้านความร้อนที่แตกต่างกันได้ การออกแบบที่ทนค่าพีคสั้นๆ อาจไม่เหมาะกับกระแสไฟเดิมที่จ่ายอย่างต่อเนื่อง

วิศวกรควรกำหนดสิ่งต่อไปนี้ก่อนที่จะสรุปขนาดตัวนำ:

• พิกัดแรงดันไฟฟ้าของระบบและแรงดันไฟฟ้าขณะใช้งานสูงสุด
• กระแสต่อเนื่อง กระแสสูงสุด และระยะเวลาสูงสุด
• อุณหภูมิแวดล้อมใกล้กับบัสบาร์และช่วงอุณหภูมิการทำงานที่คาดไว้
• อนุญาตให้เพิ่มอุณหภูมิได้ทั้งที่ตัวนำและจุดเชื่อมต่อ
• ความยาวตัวนำ หน้าตัดที่ใช้ได้ และการวางแนวการติดตั้ง
• สภาพการทำความเย็น แหล่งความร้อนใกล้เคียง และการระบายอากาศของตู้
• แรงดันไฟฟ้าตกสูงสุดที่อนุญาตและข้อกำหนดการป้องกันที่เกี่ยวข้อง

อย่ามองข้ามเส้นทางระบายความร้อนที่สมบูรณ์

ความร้อนอาจปล่อยให้บัสบาร์ผ่านการพาความร้อน การแผ่รังสี อุปกรณ์ติดตั้ง ขั้วต่อที่เชื่อมต่อ หรือโครงสร้างใกล้เคียง ฉนวนและกล่องหุ้มที่ปิดสนิทสามารถเปลี่ยนการกระจายความร้อนได้ เป็นผลให้บัสบาร์สองตัวที่มีขนาดทองแดงเท่ากันอาจมีอุณหภูมิต่างกันในชุดประกอบที่แตกต่างกัน

กระบวนการพัฒนาที่แข็งแกร่งผสมผสานการคำนวณ การทบทวนทางวิศวกรรม และการทดสอบภายใต้เงื่อนไขที่เป็นตัวแทน สำหรับการใช้งานที่มีความสำคัญด้านความปลอดภัย การตรวจสอบการเพิ่มขึ้นของอุณหภูมิควรสะท้อนถึงวัสดุที่ต้องการ การรักษาพื้นผิว วิธีการยึด และสภาพแวดล้อมในการติดตั้ง

6. คุณจะป้องกันความล้มเหลวในการเชื่อมต่อได้อย่างไร?

ตัวนำทองแดงคุณภาพสูงยังคงไม่สามารถให้ประสิทธิภาพที่เชื่อถือได้หากการเชื่อมต่อได้รับการออกแบบมาไม่ดี ที่กระแสไฟฟ้าสูง ความต้านทานต่อการสัมผัสที่มากเกินไปสามารถสร้างความร้อนเฉพาะที่ เร่งการเสื่อมสภาพของพื้นผิว สร้างความเสียหายให้กับฉนวนบริเวณใกล้เคียง หรือมีส่วนทำให้ข้อต่อคลายตัว

ออกแบบพื้นผิวสัมผัสอย่างระมัดระวัง

ข้อต่อแบบเกลียวต้องใช้พื้นที่สัมผัสที่เหมาะสม ความเรียบของพื้นผิว การเลือกตัวยึด และแรงจับยึดที่มีการควบคุม ตำแหน่งของรู ครีบ การเสียรูป การปนเปื้อน และพื้นผิวที่เข้ากันไม่ได้ ล้วนส่งผลต่อส่วนต่อประสานขั้นสุดท้าย ข้อกำหนดการประกอบควรกำหนดแรงบิดของสลักเกลียวหรือขั้นตอนการยึดที่เกี่ยวข้อง แทนที่จะปล่อยให้ผู้ปฏิบัติงานตัดสินใจเอง

ควบคุมการเชื่อมต่อแบบเชื่อมและแบบลามิเนต

บัสบาร์ลามิเนตแบบยืดหยุ่นมักใช้โซนเทอร์มินัลแบบเชื่อมหรือแบบเชื่อมเพื่อเชื่อมต่อชั้นทองแดงหลายชั้น ข้อต่อต้องมีความต่อเนื่องทางไฟฟ้าและความสมบูรณ์ทางกลที่เพียงพอ โดยไม่ทำลายส่วนที่ยืดหยุ่น ควรกำหนดพารามิเตอร์การเชื่อม รูปทรงของส่วนปลาย การป้อนความร้อน และวิธีการตรวจสอบสำหรับปึกวัสดุจริง

แผนการสั่นสะเทือนและการหมุนเวียนความร้อน

ยานพาหนะไฟฟ้าทำงานภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิซ้ำๆ ความแตกต่างของการขยายตัวทางความร้อนระหว่างส่วนประกอบที่เชื่อมต่ออาจทำให้เกิดความเครียดบนบัสบาร์และตัวยึด ส่วนที่ยืดหยุ่น การรองรับที่เหมาะสม ระยะห่างที่เหมาะสม และวิธีการต่อที่มีคุณสมบัติเหมาะสมสามารถช่วยรองรับเงื่อนไขเหล่านี้ได้

7. การชุบและฉนวนช่วยเพิ่มความปลอดภัยได้อย่างไร?

การรักษาพื้นผิวและฉนวนเป็นการตัดสินใจในการออกแบบเชิงฟังก์ชัน ไม่ใช่เพียงตัวเลือกการตกแต่งเพื่อความสวยงามเท่านั้น สิ่งเหล่านี้อาจส่งผลต่อพฤติกรรมการสัมผัส ความต้านทานการกัดกร่อน การแยกทางไฟฟ้า ความสม่ำเสมอในการประกอบ และความปลอดภัยในการบริการ

เลือกการชุบสำหรับสภาพแวดล้อมการสัมผัส

อาจใช้การชุบดีบุก นิกเกิล และเงินในการใช้งานบัสบาร์ที่แตกต่างกัน โดยทั่วไปแล้วดีบุกจะถูกพิจารณาสำหรับส่วนต่อประสานหน้าสัมผัสทางไฟฟ้าจำนวนมาก เนื่องจากมีต้นทุนและลักษณะหน้าสัมผัสที่ใช้งานได้จริง นิกเกิลอาจเหมาะสมกับอุณหภูมิหรือข้อกำหนดด้านสิ่งแวดล้อมบางอย่าง ในขณะที่เงินถือได้ว่ามีคุณสมบัติหน้าสัมผัสทางไฟฟ้าที่ทำให้เกิดค่าใช้จ่ายเพิ่มเติม

การคัดเลือกขั้นสุดท้ายจะต้องพิจารณาถึงขั้วผสมพันธุ์ อุณหภูมิในการทำงาน ความชื้น การปนเปื้อน การสัมผัสการกัดกร่อน แรงกดสัมผัส และข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง ควรระบุความหนาของการชุบ ความครอบคลุม การมาสก์ และเกณฑ์การตรวจสอบในกรณีที่ส่งผลต่อฟังก์ชันการทำงาน

ระบุฉนวนตามแรงดันไฟฟ้าของระบบ

บัสบาร์อาจใช้ท่อหดด้วยความร้อน ปลอกโพลีเมอร์ ฝาครอบแบบขึ้นรูป เคลือบอีพ็อกซี่ หรือระบบฉนวนเชิงวิศวกรรมอื่นๆ ทั้งนี้ขึ้นอยู่กับการออกแบบ แต่ละโซลูชันมีข้อกำหนดที่แตกต่างกันสำหรับการทนต่ออุณหภูมิ สมรรถนะของไดอิเล็กทริก การป้องกันทางกล และความสามารถในการผลิต

ส่วนประกอบไฟฟ้าแรงสูงยังต้องมีระยะห่างตามผิวฉนวนและระยะห่างที่เหมาะสมด้วย ระยะห่างเหล่านี้ขึ้นอยู่กับกรอบความปลอดภัยที่เกี่ยวข้อง แรงดันไฟฟ้าในการทำงาน การจัดฉนวน สภาพแวดล้อม และการสร้างผลิตภัณฑ์ ควรกำหนดโดยวิศวกรออกแบบที่รับผิดชอบ แทนที่จะเลือกจากแผนภูมิบัสบาร์ทั่วไป

ฉนวนต้องเข้ากันได้กับส่วนโค้ง หน้าต่างสัมผัส บริเวณยึด และเครื่องมือประกอบ พื้นที่โลหะเปลือยที่กำหนดไว้ไม่ดีอาจนำไปสู่การตัดแต่งด้วยมือที่ไม่สอดคล้องกัน ความเสียหายจากอุบัติเหตุ หรือการป้องกันไฟฟ้าลดลง

8. กระบวนการผลิตแบบใดที่รับประกันคุณภาพที่สม่ำเสมอ?

คุณภาพการผลิตขึ้นอยู่กับว่าวัสดุ เครื่องมือ ลำดับการขึ้นรูป การตกแต่งพื้นผิว และแผนการตรวจสอบทำงานร่วมกันได้ดีเพียงใด กระบวนการที่เหมาะสมที่สุดขึ้นอยู่กับรูปทรงของส่วนประกอบ ความหนาของวัสดุ ข้อกำหนดความคลาดเคลื่อน ปริมาณต้นแบบ และปริมาณการผลิตที่คาดหวัง

ขั้นตอนที่ 1: การตรวจสอบการออกแบบและการผลิต

ก่อนการผลิต ผู้ผลิตควรตรวจสอบแบบ ข้อมูลจำเพาะของวัสดุ ตำแหน่งของรู รูปทรงโค้งงอ พื้นที่สัมผัส โซนการชุบ และข้อกำหนดของฉนวน การตรวจสอบนี้ช่วยระบุคุณลักษณะที่อาจเพิ่มต้นทุนหรือสร้างความเสี่ยงด้านคุณภาพ

ขั้นตอนที่ 2: การเตรียมวัสดุและการตัด

แผ่นทองแดง แถบ หรือแท่งทองแดงจัดทำขึ้นตามข้อกำหนดวัสดุที่ได้รับอนุมัติ การตัดด้วยเลเซอร์ การเจาะ การปั๊ม การกลึง CNC หรือวิธีการอื่นๆ ที่เหมาะสมอาจเลือกได้ตามรูปทรงที่ต้องการและเศรษฐศาสตร์การผลิต

ขั้นตอนที่ 3: การขึ้นรูปและการควบคุมมิติ

การดำเนินการดัดและขึ้นรูปจะสร้างรูปทรงขั้นสุดท้าย การสปริงกลับของวัสดุ รัศมีการโค้งงอ ความแม่นยำของเครื่องมือ และความสัมพันธ์ของรูต่อการโค้งงอ อาจส่งผลต่อความพอดีในการประกอบ ควรระบุมิติที่สำคัญก่อนที่จะสรุปแผนการตรวจสอบ

ขั้นตอนที่ 4: การเข้าร่วมและการตกแต่งพื้นผิว

ส่วนประกอบอาจต้องมีการเชื่อม การเชื่อมปลาย การลบเสี้ยน การชุบ การทำความสะอาด หรือฉนวน ทั้งนี้ขึ้นอยู่กับการออกแบบ การดำเนินการแต่ละครั้งควรเข้ากันได้กับเกรดทองแดงที่เลือกและสภาพแวดล้อมการทำงานที่ต้องการ

ขั้นตอนที่ 5: การตรวจสอบและการตรวจสอบ

แผนคุณภาพที่เหมาะสมอาจรวมถึงการตรวจสอบต่อไปนี้:

• ใบรับรองวัสดุและการตรวจสอบวัสดุที่เข้ามา
• การตรวจสอบมิติความหนา ความกว้าง ตำแหน่งรู มุมโค้งงอ และความเรียบ
• การตรวจสอบรอยแตก รอยขรุขระ รอยขีดข่วน และข้อบกพร่องบนพื้นผิวด้วยสายตา
• ตรวจสอบความหนาของการชุบและความครอบคลุมตามที่ระบุไว้
• การตรวจสอบความต้านทานไฟฟ้าหรือความต่อเนื่อง
• การทดสอบความแข็งแรงของข้อต่อ การเพิ่มขึ้นของอุณหภูมิ ฉนวน หรือสภาพแวดล้อมเมื่อโครงการต้องการ

ไม่ใช่ทุกส่วนประกอบที่ต้องการการทดสอบทุกครั้ง แผนการตรวจสอบควรขึ้นอยู่กับหน้าที่ของชิ้นส่วน ความต้องการของลูกค้า มาตรฐานที่เกี่ยวข้อง และการประเมินความเสี่ยง ในกรณีที่จำเป็นต้องมีการควบคุมการผลิตยานยนต์หรือเอกสารคุณสมบัติอย่างเป็นทางการ ความคาดหวังเหล่านี้ควรได้รับการตกลงก่อนการผลิตจำนวนมาก

9. ผู้ซื้อสามารถลดความเสี่ยงในการจัดหาได้อย่างไร?

สำหรับทีมจัดซื้อ ความท้าทายหลักคือการได้ส่วนประกอบที่ตรงตามข้อกำหนดทางวิศวกรรมด้วยต้นทุนรวมที่แข่งขันได้ การเสนอราคาตามน้ำหนักทองแดงหรือขนาดภายนอกเท่านั้นอาจละเว้นข้อกำหนดด้านการผลิตและการตรวจสอบที่จำเป็น

เตรียมคำขอใบเสนอราคาให้ครบถ้วน

RFQ ที่ชัดเจนช่วยให้ผู้ผลิตประเมินการออกแบบ ระบุความเสี่ยงในการผลิต และเสนอราคากระบวนการที่เหมาะสม เมื่อใดก็ตามที่เป็นไปได้ ให้จัดเตรียมแบบวิศวกรรม 2D และไฟล์ CAD 3D พร้อมด้วยข้อมูลต่อไปนี้

ประเมินต้นทุนรวม ไม่ใช่แค่ราคาต่อหน่วย

ราคาซื้อเป็นเพียงส่วนหนึ่งของต้นทุนทั้งหมด การใช้เครื่องมือ การใช้วัสดุ การประมวลผลขั้นที่สอง การชุบ ฉนวน การตรวจสอบ การบรรจุ ระยะเวลารอคอยสินค้า และการเปลี่ยนแปลงทางวิศวกรรม ล้วนส่งผลต่อเศรษฐศาสตร์ของโครงการ

ซัพพลายเออร์ที่เสนอราคาเริ่มต้นที่ต่ำกว่าอาจไม่ใช่ทางเลือกที่ประหยัดที่สุด หากชิ้นส่วนนั้นต้องมีการปรับเปลี่ยนซ้ำๆ หรือให้ผลลัพธ์การประกอบที่ไม่สอดคล้องกัน ในทางกลับกัน ความคลาดเคลื่อนที่เข้มงวดโดยไม่จำเป็น การครอบคลุมการชุบมากเกินไป หรือรูปทรงที่ซับซ้อนมากเกินไป อาจเพิ่มต้นทุนโดยไม่ให้ประโยชน์การใช้งานที่มีความหมาย

ตรวจสอบความสามารถของซัพพลายเออร์ก่อนการผลิต

ถามผู้ผลิตในอนาคตว่าพวกเขาควบคุมความสม่ำเสมอของวัสดุ ขนาดที่สำคัญ ครีบ การโค้งงอ การชุบ และการตรวจสอบย้อนกลับของชิ้นส่วนที่เสร็จแล้วได้อย่างไร ขอตัวอย่างหรือบันทึกการตรวจสอบตามความเหมาะสม และตกลงเกี่ยวกับเกณฑ์การยอมรับก่อนดำเนินการสั่งซื้อจำนวนมาก

สำหรับผู้ซื้อที่กำลังพัฒนาส่วนประกอบโลหะแบบสั่งทำพิเศษเซียะเหมิ Lijingda ฮาร์ดแวร์โปรดักส์ จำกัดสามารถรวมอยู่ในกระบวนการประเมินซัพพลายเออร์สำหรับข้อกำหนดด้านฮาร์ดแวร์และโลหะที่มีความแม่นยำที่เกี่ยวข้อง ก่อนที่จะสั่งซื้อบัสบาร์ทองแดงของแบตเตอรี่ EV ให้ยืนยันความสามารถในการผลิตบัสบาร์เฉพาะของบริษัท ตัวเลือกวัสดุ กระบวนการต่อและตกแต่งที่มีอยู่ เอกสารด้านคุณภาพ และประสบการณ์ในการใช้งานที่ต้องการ

กระบวนการจัดหาที่มีประสิทธิภาพสูงสุดทำให้ทีมวิศวกรรมและฝ่ายจัดซื้อมารวมตัวกันตั้งแต่เนิ่นๆ เมื่อข้อกำหนดทางไฟฟ้า แบบร่าง วิธีการผลิต และเกณฑ์การยอมรับถูกจัดให้สอดคล้องกันก่อนการเสนอราคา ทั้งสองฝ่ายสามารถลดการแก้ไขที่หลีกเลี่ยงได้ และปรับปรุงการเปลี่ยนจากต้นแบบไปสู่การผลิต
